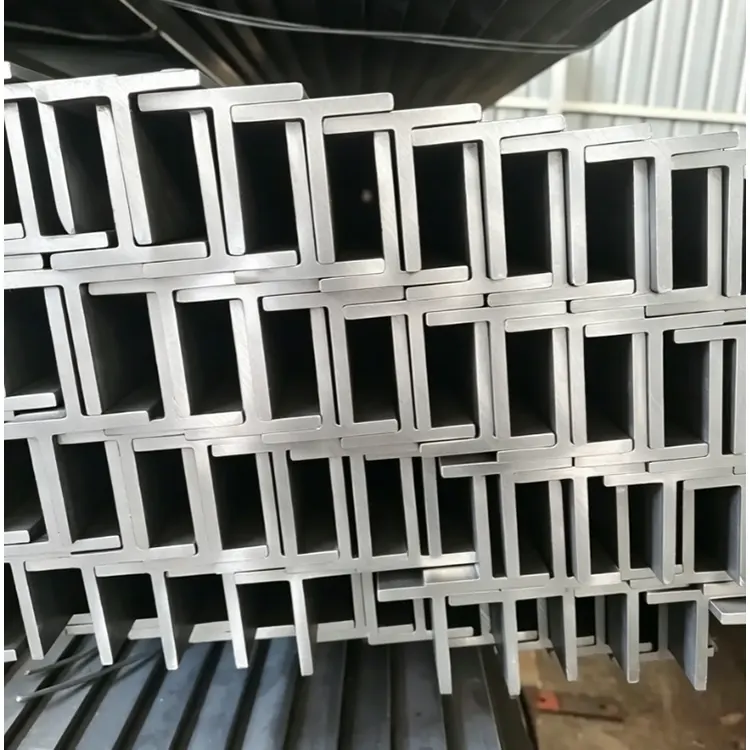

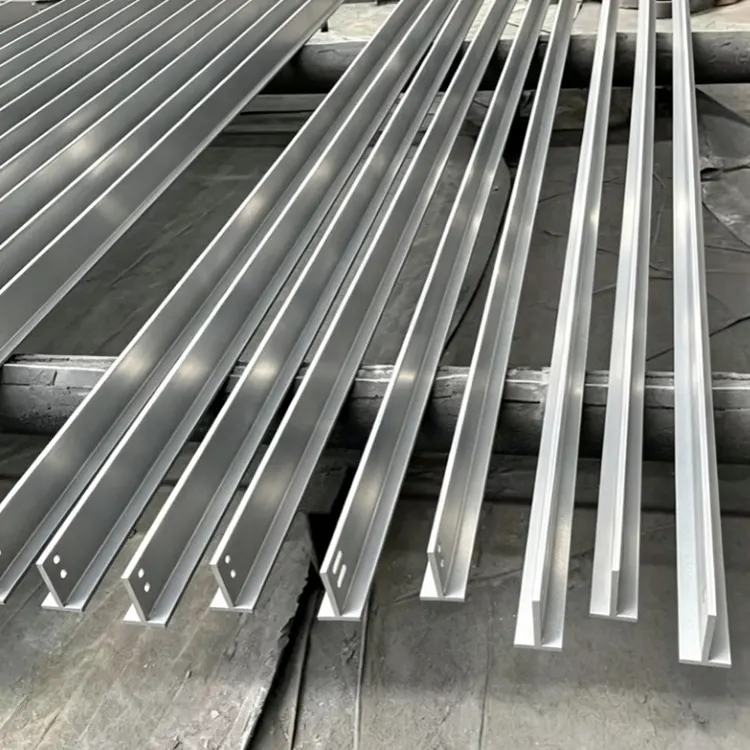

Verrattuna suurileikkausprofiileihin, kuten H-muotoiseen teräkseen ja I-muotoiseen teräkseen, Shixindan korkealaatuinen T-palkki eliminoi tarpeettomia poikkileikkausmalleja, sillä on selkeä ja keskittynyt voimansiirtopolku ja kohdistettu taivutus- ja leikkauskestävyys. Se välttää tehokkaasti suurten liitosrakojen, epätasaisen voiman jakautumisen ja helpon muodonmuutoksen ongelmat perinteisissä yhdistelmäterästyypeissä.
Kuumavalssatulla integroinnilla muodostetulla T-muotoisella teräksellä ei ole toissijaista hitsausjännitystä, ja yleinen rakenteellinen eheys on korkea; halkaistu T-muotoinen teräs perustuu kypsään emomateriaalin käsittelyyn, jossa on säännölliset profiilit ja yhtenäiset mitat. Molemmat prosessit voivat varmistaa profiilien suoruuden ja asennustarkkuuden, ja ne soveltuvat standardisoituun modulaariseen rakentamiseen.
|
Specification Kategoria |
Tekniset parametrit ja indikaattorit |
Sovelluksen kuvaus |
|
Materiaaliluokka |
Hiiliteräs: Q235B, Q355B, Q420B korkealujuus teräs; Ruostumaton teräs: 304 / 316; Säänkestävä matalaseosteinen teräs |
Hiiliteräs tehdasrakennuksiin, teräsrakenteisiin ja yleisiin kantaviin tukiin; Ruostumaton teräs erittäin syövyttäviä ulko- ja kemiallisia ympäristöjä varten; Säänkestävä teräs ulkomaisemiin ja näkyville siltakomponenteille |
|
Mittojen tiedot |
Leikkauksen merkintäsääntö: Korkeus H × Laipan leveys B × Rainan paksuus t₁ × Laipan paksuus t₂; Perinteinen leikkausalue: K 25mm ~ 400mm, B 25mm ~ 300mm; Seinänpaksuusalue: raina 3mm ~ 20mm, laippa 4mm ~ 25mm; Vakiokiinteät pituudet: 6m/9m/12m, saatavilla räätälöityjä ei-standardipituuksia |
Pieni koko (H ≤ 100mm): tarkkuuskoneen osat, hissin ohjauskiskot, pienet upotetut osat; Keskikokoinen (H100-200mm): verhoseinäkölit, PV-kannattimet, toissijaiset teräspalkit; Suuri koko (H ≥ 200mm): päätehdaspalkit, siltakomponentit, raskaat alustat |
|
Mittojen tarkkuus |
Leikkauksen korkeuden / laipan leveyden toleranssi ≤ ±2,0 mm; Rainan/laipan paksuuden toleranssi ≤ ±0,5 ~ 1,0 mm; Suoruuspoikkeama ≤1,5mm/m; Laipan pystysuuntaisuus ≤ B/100; Päätyleikkauksen vinopoikkeama ≤3mm |
Täyttää paikan päällä tehtäviä teräsrakenteiden jatkoksia, pulttiliitoksia ja hitsauskokoonpanoja koskevat vaatimukset, joita voidaan soveltaa tavanomaisiin projekteihin, mukaan lukien rakennusten päärakenteet, sillat ja PV-kannattimet; Erittäin tarkat räätälöidyt versiot sopivat rautatiekuljetusten ja tarkkuuskoneiden liukukiskosovelluksiin |
|
Mekaaniset ominaisuudet |
Q235B: myötölujuus ≥ 235 MPa, vetolujuus 375 ~ 500 MPa, venymä ≥ 25 %; Q355B: myötölujuus ≥ 355 MPa, vetolujuus 470 ~ 630 MPa, venymä ≥ 21 %; Q420B: myötölujuus ≥ 420 MPa, vetolujuus 500 ~ 680 MPa, venymä ≥ 18 %; 304 ruostumaton teräs: myötölujuus ≥205MPa, vetolujuus ≥520MPa, venymä ≥40% |
Suurempi lujuus sopii pitkäjänteisille ja raskaasti kuormitettaville teräsrakenteille kevyen suunnittelun toteuttamiseksi; Matalaseostettu korkealujuus teräs ydinkantaviin komponentteihin, kuten tehtaan pääpalkkeihin ja siltoihin; Tavallinen hiiliteräs toissijaisiin kantaviin komponentteihin, mukaan lukien yleiskannattimet ja verhoseinät |
|
Pintakäsittely |
Kuumavalssattu musta aihio, ruosteenpoisto ruosteenpoistolla, kuumasinkitys (sinkkikerroksen paksuus ≥85 μm), kylmäsinkitys, epoksisinkkipitoinen maalipinnoite, fluorihiilipinnoite, peittaus ja passivointi |
Kuumasinkitys kosteisiin ulkoprojekteihin, kuten aurinkosähkökiinnikkeisiin ja kunnallisiin töihin; Epoksi-sinkki-/fluorihiilipinnoite verhoseinien ja koristeellisten teräsrakenteiden rakentamiseen; Ruosteenpoisto ruosteenpoistossa sisätiloissa hitsatuille komponenteille ja pinnoituksen esikäsittelylle; Ruostumattoman teräksen peittauspassivointi kemiallisiin ja rannikkoalueiden korkean korroosion aiheuttamiin ympäristöihin |
|
Koneistettavuus |
Kylmätaivutus: Ei halkeamia tai delaminaatiota 180°C huoneenlämpötilassa kylmätaivutustestin jälkeen (Q235/Q355-sarja); Hitsaus: Yhteensopiva kaarihitsauksen, uppokaarihitsauksen ja suojakaasuhitsauksen kanssa; sauman lujuus ≥90 % epäjaloa metallia ilman kovettuvaa haurautta; Lävistys ja poraus: CNC-lävistys/poraus saatavilla, reiän toleranssi ±0,2 mm ilman reunahalkeilua tai halkeilua; Leikkaus: Polttoleikkaus, plasmaleikkaus ja sahaus tuettu tasaisilla, jäysteettömillä, vääristymättömillä leikkauksilla; Taivutus: Mukautettu kylmätaivutus, taivutussäde ≥2 kertaa seinämän paksuus ilman halkeamia |
Kylmätaivutus kevyitä teräshuviloita ja koristeellisia teräskomponentteja varten; Tehtaan pääpalkkien ja raskaiden teräsrunkojen hitsaus; Lävistys ja poraus pulttiliitettäville PV-kannattimille ja verhoseinäköliille; Tarkkuusleikkaus koneiden varusteille ja sulautetuille teknisille osille; Taivutus erikoismuotoisille teräsrakenteille ja koristeprofiileille |
|
Executive Standards |
Kansallinen ydinstandardi: GB/T 11263-2017 Kuumavalssatut H-palkit ja jaetut T-palkit; Tukimateriaalistandardit: GB/T 700-2006 hiilirakenneteräs, GB/T 1591-2018 korkealujuus matalaseosteinen rakenneteräs; Korroosionestostandardi: GB/T 13912-2020 Tekniset vaatimukset kuumasinkityille pinnoitteille; Hyväksymisstandardi: GB/T 50205-2020 Teräsrakenteiden rakentamisen laadun hyväksymissäännöt; Valinnaiset ulkomaankaupan standardit: EN 10025 (eurooppalainen standardi), JIS G3101 (japanilainen standardi) |
GB/T 11263-2017 on pakollinen kotimaan rakentamiseen, teräsrakenteisiin ja aurinkosähköprojekteihin; Eurooppalaiset / japanilaiset standardit ovat saatavilla ulkomaisille vientitilauksille; Silta-, kemian- ja muun erikoisteollisuuden tulee lisäksi noudattaa vastaavia teollisia hyväksymissääntöjä |
Taivutuskestävyys ja kantavuus: Uimalevy kantaa pystysuuntaisen taivutusmomentin ja toimii katon toissijaisena palkkina, alustan pienenä palkkina ja katoksen pääpalkkina. Sen osalla on korkea taivutuskestävyystehokkuus;
Puristuskestävyys: Laippa parantaa sivuttaisjäykkyyttä. Sitä käytetään verhoseinän pylväänä, aurinkopaneelin tukipilarina ja pienenä kantavana pylväänä. On vähemmän todennäköistä, että se kaatuu tai menettää vakauden;
Lateraalinen ankkurointituki: Pylväs-pilari-tukena ja katon vaakasuora tukena se rajoittaa rungon sivuttaissiirtymää ja parantaa koko rakenteen seismistä vakautta.
Materiaalinsäästö ja kevyt: Verrattuna kaksikulmateräkseen, jolla on sama kantavuus, se säästää 25–35 % terästä, mikä vähentää rakennuksen kokonaiskuormitusta ja perustan kustannuksia;
Yksinkertaistettu kokoonpano: Yksipuolinen laippa on kätevä pulttiporaukseen ja viistehitsaukseen. Kahta kulmaterästä ei tarvitse yhdistää, mikä vähentää merkittävästi hitsausten ja pulttien määrää ja lyhentää rakennusaikaa työmaalla;
Universaali yhteensopivuus: Standardoidut valmiit tekniset tiedot kattavat useita toimialoja, kuten rakentamisen, aurinkosähkön, kunnalliset työt ja koneet. Epätyypilliset hitsausmallit voivat täyttää erityisvaatimukset raskaille kuormille ja suurille poikkileikkauksille.
1. Poikkileikkausvoiman jakautuminen on tieteellisesti suunniteltu, ja se tarjoaa vakaan taivutus- ja puristusvastuksen. Verrattuna kaksoiskulmateräkseen, se säästää 25–35 % terästä samalla kantokyvyllä.
2. Se on muodostettu yhtenä kappaleena ilman liitoksia, mikä vähentää hitsejä ja pultteja, mikä lisää rakentamisen tehokkuutta 30 %.
3. Koko sarja on standardoitu ja sillä on riittävästi varastosaatavaa. Saatavilla on myös räätälöityjä hitsausstandardeista poikkeavia eritelmiä.
4. Erinomainen käsittelyteho, joka mahdollistaa leikkaamisen, hitsauksen, lävistyksen ja taivutuksen.
5. Yhteensopiva erilaisten korroosionestoprosessien kanssa, mikä tarjoaa pitkäaikaisen kestävyyden ulkona.
6. Voidaan käyttää useisiin tarkoituksiin, kuten pylväisiin, palkkeihin ja tukiripoihin, erittäin monipuolisesti.
7. Täyttää mittatarkkuusstandardit ja varmistaa, että asennuksen aikana ei jää aukkoja, ja se sopii esivalmistukseen ja erittäin tarkkoihin aurinkosähkösovelluksiin.
1. Teräsrunkoiset toissijaiset pylväät, yhdistetyt toisiopalkit lattialaatoista (TM-tyypin I-muotoinen teräs);
2. Esivalmistettu ulkoseinän liitosrunko, parvekkeiden ulokepalkit;
3. Kevyt teräs-betoni-komposiittienergian hajautus- ja tärinänvaimennuspylväät (teräsytimen jäykistepylväänä TW-leveäsiipinen T-teräs).
Taizhou Ershiqi Metallurgical Groupin täysin esivalmistettujen teräsrakenteiden tutkimus- ja kehitysrakennus. Koko rakennuksen päärakenne valmistui vain 20 päivässä. Kaikki lattiapalkit ja ulkoseinien pystytuet valmistettiin Q355B TM -sarjan I-muotoisesta teräksestä; kaikki komponentit esivalmistettiin tehtaalla ja ruiskutettiin hiekkapuhalluksella ja maalilla, ja paikan päällä kokoonpanossa käytettiin vain pultteja. Rakennusjätteen määrä väheni 70 %, mikä teki siitä nopean esivalmistetun teräsrakenteen benchmark-projektin Kiinassa.
1. Pääpalkit teräsportaiden asteista, kantavat tukipalkit tukitasojen (TM-tyypin I-muotoinen teräs);
2. Tehdasrakennusten ja kauppakeskusten sisäpuolisten kapeasiipiset T-muotoiset teräspalkit;
3. Tukikehykset laitehuoneisiin ja kattohuoltokäytävään.
Tianjin Binhai New Area Storage Complexin parvikerroksen sisäkorjaus. Alkuperäisen betonilattian poistamisen jälkeen lisättiin teräsrakenteinen parvi. Lattian sivupalkeiksi valittiin T-muotoinen teräs TN100×200, jotka olivat kevyitä eivätkä vaatineet alkuperäisten runkopilarien vahvistamista. Koko kerrosmezzanine valmistui vain 7 päivässä.
