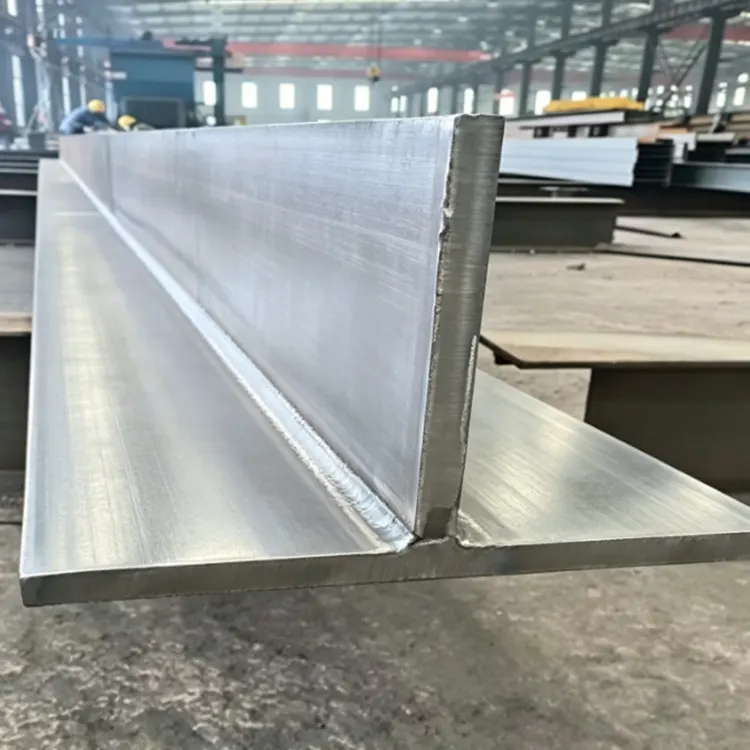

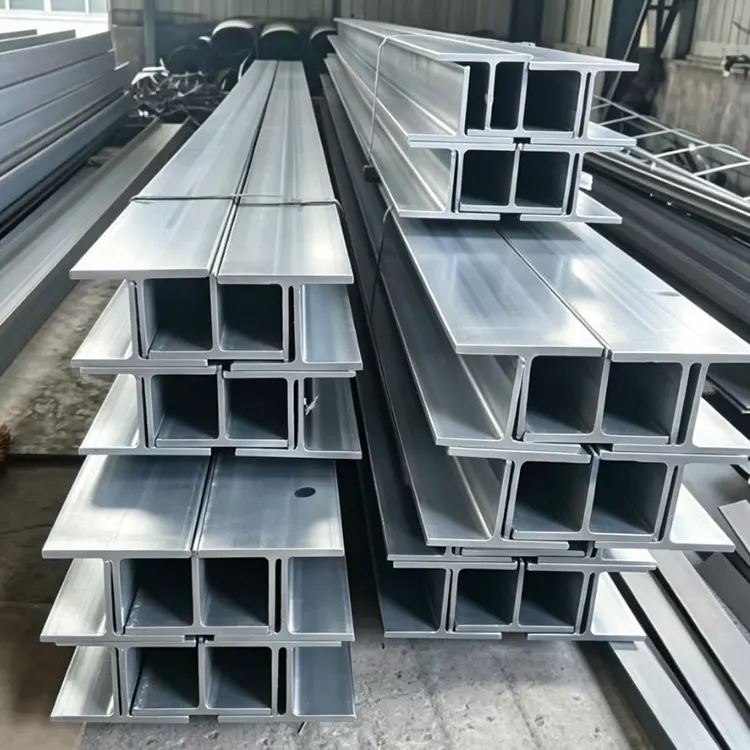

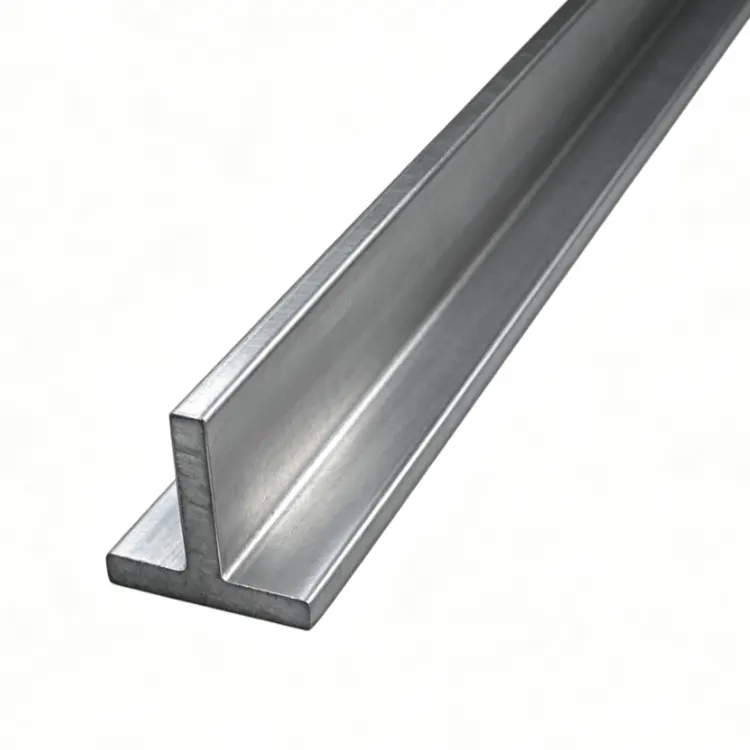

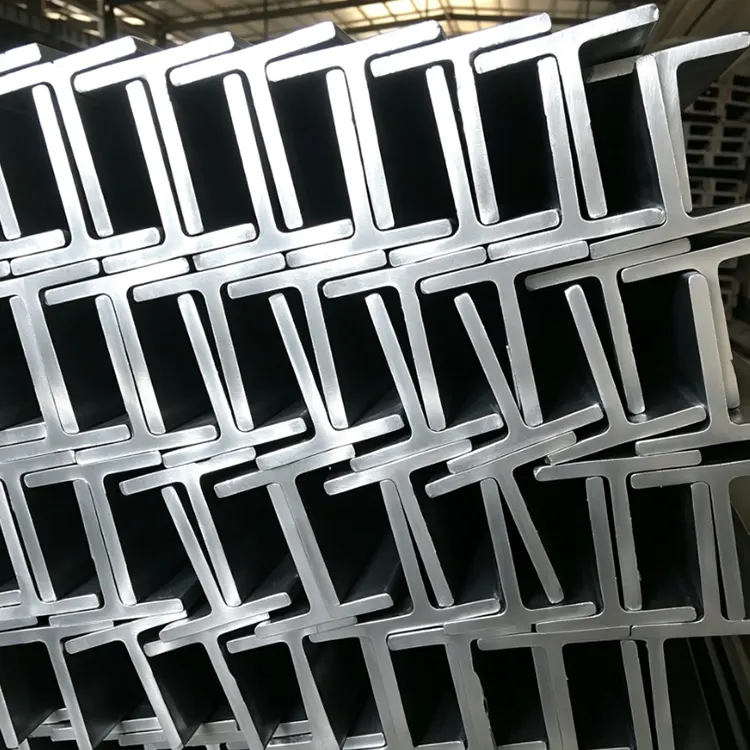

Shixindan tehtaan kuumasinkitty T-palkki on hiilirakenneteräsprofiili, jonka poikkileikkaus on T-muotoinen. Se valmistetaan käyttämällä yhtä kolmesta prosessista – kuumavalssaus, H-profiilin teräshalkaisu tai teräslevyjen hitsaus – T-muotoisen pohjaprofiilin muodostamiseksi, jota seuraa galvanointi (joko kuuma- tai sähkösinkitys) teräksen koko pinnan pinnoittamiseksi sinkkikerroksella korroosiosuojaa varten; tätä tuotetta kutsutaan yleisesti galvanoiduksi T-profiiliteräkseksi.
Poikkileikkausrakenne varmistaa järkevän kuorman jakautumisen, vähentää teräksen kulutusta ja alentaa kustannuksia; T-muotoisessa rakenteessa on integroitu rainan ja laippojen muovausprosessi, joka tarjoaa erinomaisen taivutuskestävyyden ja kantokyvyn samanpainoisiin kulmateräksiin verrattuna, vaatii vähemmän materiaalia identtisissä kuormitusolosuhteissa ja vähentää tehokkaasti teräsrakenteen kokonaiskustannuksia.
Saatavilla on kolme muovausprosessia, jotka tarjoavat kattavan soveltuvuuden kaikkiin käyttöskenaarioihin: Kuumavalssatut T-palkit ovat erittäin tarkkoja ja sopivat ihanteellisesti aurinkosähkökomponentteihin; Ostetut T-palkit tarjoavat suuret tekniset tiedot ja korkean lujuuden, joten ne sopivat päätehdaspalkeille; Hitsatut T-palkit tukevat epätyypillistä räätälöintiä ja ne voidaan sovittaa sekä pienimuotoisiin että suuriin projekteihin.
Korkea pinnan tasaisuus ja helppo asennus; säännölliset poikkileikkaukset ilman vääntymistä tai muodonmuutoksia; helpottaa lävistystä, leikkaamista, pulttiliitosta ja asennusta paikan päällä, mikä vähentää vaadittavaa tasoitustyötä rakentamisen aikana.
Kuumasinkitys tarjoaa kattavan korroosiosuojan ja varmistaa pitkän käyttöiän. Korkean lämpötilan sinkkiupotusprosessi pinnoittaa sekä sisä- että ulkopinnat sekä kaikki teräksen reunat ja raot muodostaen suojaavan sinkkikerroksen, joka suojaa kosteudelta, sadevedeltä ja suolalta/alkalilta; Tämä käsittely soveltuu ulko-, rannikko- tai teollisuusympäristöihin, joissa voi esiintyä korroosiota, ja se tarjoaa yli 15 vuoden käyttöiän ja eliminoi ruosteenpoistoon ja maalaukseen liittyvät huoltokustannukset.
Sinkkipinnoitteella on vahva tarttuvuus ja se on erittäin iskunkestävä, mikä estää kuoriutumisen tai irtoamisen; sinkkipinnoitteen ja teräksen välinen metallurginen sidos varmistaa, että se ei kuoriudu tai halkeile edes kuljetus- tai asennusiskujen aikana; Verrattuna ruiskumaalattuihin pintoihin tai kylmäsinkittyihin pinnoitteisiin tämä ratkaisu osoittaa huomattavasti ylivoimaista kestävyyttä.
Mekaaninen kantokyky: T-profiili tarjoaa vakaan taipumisen, leikkaus- ja puristuskestävyyden, ja se toimii ensisijaisena ja toissijaisena kölinä, tukina ja kantavina komponentteina; kulmateräkseen tai kanavateräkseen verrattuna se vaatii vähemmän materiaalia ja sen omapaino on pienempi, joten se soveltuu erilaisiin teräsrakenteiden tukisovelluksiin kevyissä, keskisuurissa ja raskaissa kuormissa, missä se toimii rakennusten, aurinkosähköjärjestelmien ja laitteiden kantavana rungona.
Pitkäaikainen korroosiosuojatoiminto: Kuumasinkitty pinnoite kapseloi täysin profiilin sisä- ja ulkopinnat, estäen tehokkaasti kosteuden, sadeveden, altistuksen suolalle/alkalille ja kostealle ilmalle, mikä tarjoaa pitkäaikaisen ruosteeneston ulkokäyttöön; Tämä ratkaisu eliminoi paikan päällä tehtävän ruosteenpoiston tai maalauksen tarpeen, mikä virtaviivaistaa myöhempiä korroosiosuojauksen huoltotoimenpiteitä ja tekee siitä sopivan syövyttäviin ympäristöihin, kuten ulkoalueisiin, rannikkoalueisiin ja kemiantehtaisiin.
Kätevät kokoamis- ja muotoiluominaisuudet: Profiilien mitat ovat standardoidut, ja ne tukevat leikkausta, lävistystä, taivutusta, hitsausta ja esivalmistusta; ne on suunniteltu standardisoituun pulttiliitokseen ja paikan päällä tapahtuvaan kokoonpanoon, mikä lyhentää rakennussykliä ja mahdollistaa saumattoman integroinnin tehdasvalmisteisten komponenttien ja nopean paikan päällä tapahtuvan asennuksen välillä.
Aurinkosähkösektori: Korroosionkestävä kantava tukikehys – suunniteltu erityisesti tarjoamaan ensisijaista ja toissijaista tukea aurinkosähkömoduuleille; tarjoaa 20 vuoden pitkäaikaisen ruostesuojauksen ulkoympäristöissä, ja sen kevyt rakenne vähentää tukijärjestelmän kokonaispainoa.
Rakennusala: Verhoseinä / tehdaskorroosionkestävä kantava kehys; toimii ulkoseinien kehyksinä, kattoorreina ja kantavina palkkeina laitetasoille; sopii ulkorakenteisiin, jotka eivät vaadi pinnoitusta.
Kunnallinen sähköinfrastruktuurisektori: Ulkona käytettävät korroosionkestävät kiinteät tuet putkikäytäville, suojakaiteille ja voimalaitteiden pohjatuille; suunniteltu pitkäaikaiseen ulkokäyttöön ilman ruostumista;
Raskaat teräsrakenteet: raskaan kuorman korroosionkestävät toisiopalkkikomponentit, joissa on suurikokoisia segmentoituja tai hitsattuja galvanoituja T-profiileja; sopii raskaaseen korroosionkestäviin rakennesovelluksiin tehdasrakennuksissa ja tukiseinissä.
|
Specification Kategoria |
Tekniset tiedot |
Käytä tapauksen kuvausta |
|
Materiaalityyppi |
Hiiliteräspinnat: Q235B, Q355B, Q420B; korroosionkestävät erikoismateriaalit: 304/316 ruostumaton teräs, niukkaseosteinen säänkestävä teräs |
Q235B/Q355B/Q420B: soveltuu teollisuuspajoihin, rakennusten teräsrakenteisiin ja yleisiin kantaviin tukiin (käytettäessä galvanoitua T-profiiliterästä pääalustana); 304/316 ruostumaton teräs: sopii erittäin syövyttävään ulkoympäristöön ja kemikaalien käsittelylaitoksiin; niukkaseosteinen säänkestävä teräs: sopii ulkoilmamaisemointiprojekteihin ja siltojen näkyville komponenteille. |
|
mitat |
Poikkileikkauksen huomautussäännöt: korkeus H×rainan leveys B×rainan paksuus t₁ × laipan paksuus t₂; vakioprofiilialue: K 25 mm – K 400 mm, L 25 mm – K 300 mm; seinämän paksuusalue: uuma 3 mm–20 mm, laippa 4 mm–25 mm; vakiopituudet: 6 m/9 m/12 m (saatavana mukautettuja ei-standardipituuksia). |
Pienet tekniset tiedot (H≤100 mm) sopivat aurinkosähköasennusjärjestelmiin, tarkkuusmekaanisiin komponentteihin, hissin ohjauskiskoihin ja pieniin upotettuihin osiin; keskikokoiset tiedot (K: 100–200 mm) sopivat verhoseinien kehyksiin, aurinkosähköasennusjärjestelmiin ja teräsrakenteisiin sivupalkkeihin; suuret tekniset tiedot (H≥200 mm) soveltuvat teollisuuslaitosten pääpalkkiin, siltakomponentteihin ja raskaisiin alustoihin. |
|
mittatarkkuus |
Poikkileikkauksen korkeus / siipien välin toleranssi≤ ±2,0 mm; rainan paksuus / laipan paksuustoleranssi: ±0,5–1,0 mm; suoruuspoikkeama: ≤1,5 mm/m; laipan kohtisuora: ≤B/100; päätyleikkauksen kaltevuuspoikkeama:≤3 mm |
Soveltuu teräsrakenteiden paikan päällä tapahtuvaan jatkoksiin, pultattuihin läpimeneviin liitäntöihin ja hitsattuihin kokoonpanoihin; soveltuu tavanomaisiin sovelluksiin, kuten rakennusrakenteisiin, siltoihin ja aurinkosähköasennusjärjestelmiin; korkean tarkkuuden räätälöidyt versiot ovat myös yhteensopivia raideliikenteen ja tarkkuusmekaanisten liukuradan sovellusten kanssa. |
|
mekaaninen ominaisuus |
Q235B: myötöraja ≥ 235 MPa, vetolujuus 375–500 MPa, venymä ≥ 25 %; Q355B: myötöraja ≥ 355 MPa, vetolujuus 470–630 MPa, venymä ≥ 21 %; Q420B: myötöraja ≥ 420 MPa, vetolujuus 500–680 MPa, venymä ≥ 18 %; 304 ruostumaton teräs: myötöraja ≥ 205 MPa, vetolujuus ≥ 520 MPa, venymä ≥ 40 %. |
Suurempi lujuus mahdollistaa paremman yhteensopivuuden suurijänteisten, raskaasti kuormittavien teräsrakenteiden kanssa, mikä helpottaa kevyttä suunnittelua; niukkaseosteinen korkealujuus teräs soveltuu tärkeimpiin kantaviin komponentteihin, kuten pääpalkkeihin teollisuuslaitoksissa ja silloissa; kun taas tavallinen hiiliteräs soveltuu toissijaisiin kantaviin komponentteihin, kuten tavanomaisiin tukiin ja verhoseiniin. |
|
pintakäsittelyprosessi |
Päätuote: Kuumasinkitys; sinkkipinnoitteen paksuus ≥ 85 μm; tukiprosessit: musta aihio kuumavalssaus, ruosteenpoisto ruosteenpoisto, kylmäsinkitys, epoksirikas sinkkipinnoite, fluorihiilisumutuspinnoitus ja peittaus passivoinnilla. |
Kuumasinkitys soveltuu ulkotiloihin, joissa on korkea kosteus ja ulkoilmaympäristöt, kuten aurinkosähköasennusjärjestelmät ja kunnalliset suunnitteluprojektit; epoksirikas sinkkipinnoite tai fluorihiilisumutus soveltuu verhoseinien ja koristeellisten teräsrakenteiden rakentamiseen; ruosteenpoisto soveltuu sisätiloihin hitsattuihin komponentteihin ja sitä seuraavaan maaliruiskutusesikäsittelyyn; ruostumattoman teräksen peittaus ja passivointi soveltuvat erittäin syövyttäviin kemiallisiin ympäristöihin ja rannikkoalueisiin. |
|
handling characteristics |
1. Kylmätaivutuskyky: 180° huoneenlämpötilassa kylmätaivutustesti ei osoita halkeamia; 2. Hitsausteho (Q235/Q355): Ei halkeilua tai delaminaatiota; sopii kaarihitsaukseen, uppokaarihitsaukseen tai suojakaasuhitsaukseen; liitoslujuus ≥ 90 % perusmateriaalin lujuudesta; ei sammutuksen aiheuttamaa haurastumista; 3. Lävistys ja poraus: CNC-työstö; reiän halkaisijan tarkkuus±0,2 mm; ei reunahalkeilua tai halkeilua; 4. Leikkausteho: Polttoleikkaus, plasmaleikkaus tai sahaus; leikatut reunat ovat tasaisia, jäysteettömiä, eivätkä niissä ole muodonmuutoksia; 5. Taivutuskyky: Kylmätaivutusmuovaus; taivutussäde ≥ 2 kertaa seinämän paksuus; ei halkeilua. |
Kylmätaivutus soveltuu kevyisiin teräshuviloihin ja koristekomponentteihin; hitsaus soveltuu teollisuuslaitosten pääpalkkiin ja raskaisiin teräsrunkoihin; lävistys soveltuu aurinkosähköasennusjärjestelmien ja verhoseinien ristikoiden pulttiliitoksiin; tarkkuusleikkaus sopii mekaanisiin lisävarusteisiin ja upotettuihin osiin; taivutus soveltuu epäsäännöllisen muotoisiin teräsrakenteisiin ja koristeellisiin muotoilukomponentteihin. |
|
operatiivinen normi |
Kotimaiset kansalliset ydinstandardit: GB/T 11263-2017 "Kuumavalssatut H-palkit ja jaetut T-palkit"; tukimateriaalistandardit: GB/T 700-2006, GB/T 1591-2018; galvanointi- ja korroosiosuojastandardi: GB/T 13912-2020; tekninen hyväksyntästandardi: GB/T 50205-2020; valinnaiset kansainväliset standardit vientiä varten: EN 10025 (eurooppalainen standardi), JIS G3101 (japanilainen standardi). |
Kotimaisessa rakentamisessa, teräsrakenteissa ja aurinkosähköprojekteissa kansallista standardia GB/T 11263-2017 on noudatettava tiukasti; ulkomaan vientiin suuntautuneissa hankkeissa eurooppalaiset tai japanilaiset standardit toteutetaan tarpeen mukaan; erikoisaloilla, kuten silta- ja kemianteollisuudessa, toimialakohtaisten hyväksymisstandardien noudattaminen on myös pakollista. |
ShixinDa sijaitsee Jinghain terästeollisuuden tukikohdassa Tianjinissa ja on erikoistunut kaikkiin galvanoituihin T-profiiliterästuotteisiin. Yritys yhdistää raaka-aineiden hankinnan, käsittelyn, kuumasinkityksen ja kansainväliset vientipalvelut yhtenäiseksi toiminnaksi, jolla on erinomaiset kokonaisvaltaiset kilpailuedut. Tuotteidemme perusmateriaalit ovat vaatimustenmukaisia teräksiä, kuten Q235B, Q355B ja Q420B, joiden mekaaniset ominaisuudet ovat kansallisten standardien mukaisia. Tuotespesifikaatiomme kattavat kaikki koot H25 mm:stä 400 mm:iin ja tarjoavat vakiopituuksia 6 m, 9 m ja 12 m sekä epätyypillisiä räätälöintivaihtoehtoja. Mittatoleransseja valvotaan tarkasti, kun taas suoruus ja poikkileikkauksen tarkkuus täyttävät aurinkosähköjärjestelmien, teollisuuslaitosten ja verhoseinien korkean tarkkuuden kokoonpanovaatimukset.
Pinta käsitellään tasaisesti tavallisella kuumasinkitysprosessilla, jonka sinkkipinnoitteen paksuus on ≥85 μm; reunoja tai kulmia ei jätetä käsittelemättä. Metallurgisesti sidottu galvanoitu pinnoite tarjoaa erinomaisen iskunkestävyyden sekä suola- ja alkalikorroosionkestävyyden, mikä takaa pitkän aikavälin huoltovapaan suorituskyvyn ulkosovelluksissa ja soveltuvuuden syövyttäviin ympäristöihin, kuten aurinkosähköasennuksiin rannikolla ja ulkona. Tuote sisältää myös integroidut syväkäsittelyominaisuudet, mukaan lukien CNC-lävistys, tarkkuusleikkaus, taivutus ja hitsaus sekä kylmämuovaus; sen hitsausominaisuudet ovat vakaat, joten se sopii ihanteellisesti pultattavaan kokoonpanoon ja raskaaseen teräsrakenteiden rakentamiseen.
Tuotteemme noudattavat tiukasti kansallisia standardeja, kuten GB/T 11263 ja GB/T 13912; voimme tarjota materiaalisertifikaatteja, galvanointitestiraportteja ja SGS-sertifiointiraportteja. Vientitilauksissa tuemme eurooppalaisten ja japanilaisten standardien mukaista toimitusta, mikä tekee tuotteistamme sopivia aurinkosähköasennusjärjestelmien vientiin Keski-Aasiaan ja ulkomaisille markkinoille. Hyödyntämällä paikallisia varastointiedujamme, säilytämme runsaasti varastoja, tarjoamme lyhyen FOB Tianjin Port -toimitusjakson ja tarjoamme joustavia vähimmäistilausmääriä. Perinteisiin profiileihin verrattuna ShixinDan galvanoitu T-profiiliteräs tarjoaa järkevämmän kantokyvyn ja kevyemmän rakenteen, eliminoi ruosteenpoisto- ja maalausprosessien tarpeen paikan päällä ja vähentää merkittävästi projektin kokonaiskustannuksia, joten se on ihanteellinen kustannustehokas valinta aurinkosähköprojekteihin, kunnallisiin infrastruktuuriprojekteihin ja teräsrakennepajoihin.
