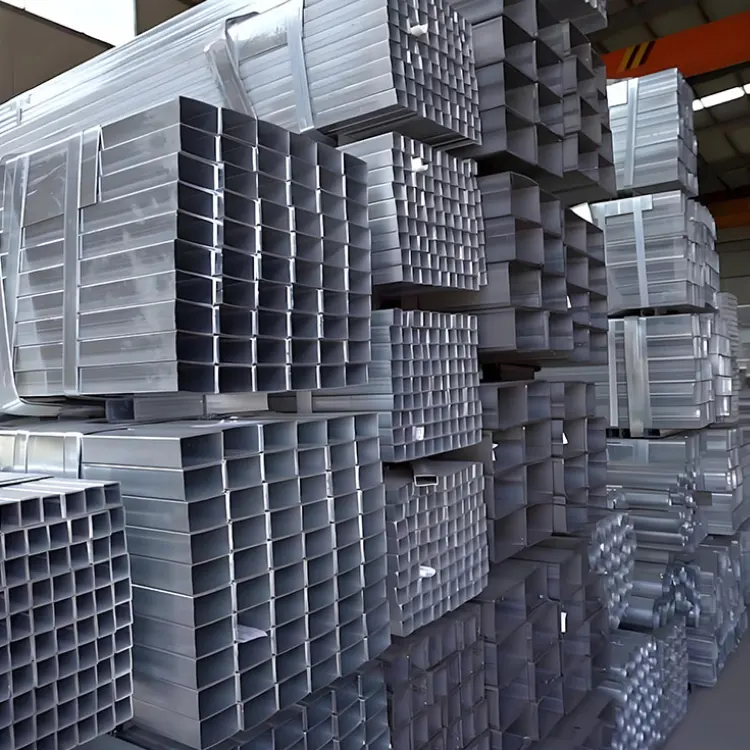

Neliön ja suorakaiteen muotoinen putkiSitä käytetään laajalti, kun insinöörit, valmistajat, urakoitsijat ja teolliset ostajat tarvitsevat yhdistelmän rakenteellista tehokkuutta, puhdasta geometriaa, valmistuksen mukavuutta ja luotettavaa mittasuorituskykyä. Sen suljettu rakenne voi tarjota hyödyllistä puristus- ja vääntökestävyyttä, kun taas sen tasaiset pinnat yksinkertaistavat hitsausta, pultointia, päällystystä ja komponenttien kiinnitystä. Esimerkiksi ASTM A500/A500M kattaa kylmämuovatut hitsatut ja saumattomat hiiliteräksiset rakenneputket pyöreinä, neliöinä, suorakaiteen muotoisina ja erikoismuotoisina yleisiin rakennesovelluksiin. Oikea putki riippuu kuitenkin enemmän kuin nimellismitoista. Seinämän paksuus, teräslaatu, kuormitusolosuhteet, liitosrakenne, korroosiolle altistuminen, valmistusprosessi, toleranssit, pintakäsittely ja tarkastusvaatimukset vaikuttavat kaikki lopputulokseen. Tämä opas selittää nämä tekijät käytännössä, jotta ostajat voivat valita neliön ja suorakulmaisen putken varmemmin.
Neliömäinen ja suorakulmainen putki ovat onttoja teräsprofiileja, jotka on muodostettu suljetuiksi profiileiksi. Neliömäisellä putkella on neljä yhtä suurta sivua, kun taas suorakaiteen muotoisessa putkessa on kaksi pidempää sivua ja kaksi lyhyempää sivua. Molemmat kokoonpanot tarjoavat tasaiset ulkopinnat ja suljetun poikkileikkauksen, mikä tekee niistä hyödyllisiä rakenneosissa, kehyksissä, kannattimissa, koneissa, kuljetusvälineissä, arkkitehtonisissa rakenteissa ja valmistetuissa kokoonpanoissa.
Rakenneterminologiassa näitä tuotteita kutsutaan usein ontoksi rakenneprofiiliksi tai HSS:ksi. Steel Tube Institute kuvaa HSS:ää pyöreänä, neliömäisenä ja suorakaiteen muotoisena rakenneteräsputkina ja panee merkille niiden käytön rakennuksissa ja muissa valmistetuissa tuotteissa. ASTM A500/A500M kattaa kylmämuovatut hitsatut ja saumattomat hiiliteräsrakenneputket näissä muodoissa hitsattuihin, niitattuihin tai pultattuihin rakenteisiin ja yleisiin rakennetarkoituksiin.
Ontto muotoilu on tärkeä, koska se sijoittaa materiaalia avoimen sisätilan ympärille sen sijaan, että se luo täysin kiinteän osan. Tämä voi tarjota hyödyllisen tasapainon rakenteellisen suorituskyvyn ja materiaalin käytön välillä. Ostajille käytännön etu on, että oikein määritelty putki voi tuottaa vaaditun suorituskyvyn ilman, että se tarvitsee automaattisesti kiinteää tankoa tai paljon raskaampaa rakenneprofiilia.
Putken geometria vaikuttaa suoraan siihen, miten se käyttäytyy kuormituksen alaisena. Neliömäiset ja suorakaiteen muotoiset osat ovat suljettuja profiileja, joten niiden seinät muodostavat jatkuvan kehän. Tämä geometria voi olla erityisen hyödyllinen, kun komponenttiin kohdistuu puristus-, taivutus- tai vääntövoimia.
Puristusosien osalta poikkileikkauksen geometria ja seinämän paksuus ovat kriittisiä. Visuaalisesti merkittävältä näyttävän putken kapasiteetti ei välttämättä ole riittävä, jos seinä on liian ohut vaadittuun kuormitusolosuhteisiin. Toisaalta tarpeettoman paksut seinät voivat lisätä materiaalin kulutusta, valmistuspainoa ja projektikustannuksia.
Suljetut osat voivat tarjota etuja myös vääntösovelluksissa. Steel Tube Institute toteaa, että suljetut HSS-osat ovat edullisia vääntökuormituksen kestämiseen. Sama lähde korostaa myös HSS:n korkeaa lujuus-paino-ominaisuuksia ja suorakaiteen ja neliön muotoisen HSS:n suhteellisen pieni pinta-ala verrattuna joihinkin avoimiin osiin, joiden kapasiteetti on vertailukelpoinen.
Putken koko ei yksin määrää rakenteellista soveltuvuutta. Insinöörien tulee arvioida yhdessä kuormitus, tukematon pituus, liitoksen yksityiskohdat, seinän hoikkuus, materiaaliominaisuudet, valmistusmenetelmä ja sovellettavat suunnitteluvaatimukset.
Molemmilla profiililla on monia yhteisiä ominaisuuksia, mutta niiden geometria tekee niistä hyödyllisiä erilaisissa tilanteissa. Neliömäisellä putkella on samat mitat molemmissa pääsuunnissa, mikä tekee siitä kätevän, kun rakenne tarvitsee suhteellisen tasapainoista geometriaa. Suorakaiteen muotoinen putki tarjoaa erilaiset poikkileikkausmitat, jolloin suunnittelijat voivat suunnata syvemmän ulottuvuuden ensisijaisen taivutusvaatimuksen mukaan.
| Tekijä | Neliömäinen putki | Suorakaiteen muotoinen putki |
|---|---|---|
| Geometria | Neljä yhtäläistä puolta | Kaksi pitkää sivua ja kaksi lyhyttä sivua |
| Tyypillinen etu | Tasapainoinen geometria ja kätevä kehystys | Tehokas suuntaus suunnatuille kuormille |
| Valmistus | Litteät pinnat yksinkertaistavat monia liitäntöjä | Litteät pinnat mahdollistavat joustavan suunnan ja kiinnityksen |
| Yleisiä käyttöjä | Kehykset, tolpat, tuet, laiterakenteet | Palkit, rungot, alustat, telineet, rakennetuet |
Näiden kahden välillä valinnan tulisi siksi perustua todelliseen geometriaan ja kuormitusreittiin sen sijaan, että vain käsitettäisiin yhtä muotoa yleisesti ylivoimaisena. Monissa projekteissa molempia profiileja voidaan käyttää yhdessä.
Monet osto-ongelmat johtuvat pikemminkin epätäydellisistä teknisistä tiedoista kuin itse putkesta. Pyyntö, kuten "neliömäinen teräsputki", saattaa olla valmistajalle riittämätön, koska siinä ei tunnisteta vaadittuja mittoja, seinämän paksuutta, laatua, standardia, pinnan kuntoa, pituutta, toleranssia tai määrää.
Käytännön ostotarkistusluettelon tulee sisältää:
Kansainvälisessä hankinnassa on erityisen tärkeää pitää mitat, yksiköt, standardit ja toleranssit yhdenmukaisina. Metristen ja imperial-vaatimusten sekoittaminen ilman selkeää määrittelyä koskevaa määritystä voi aiheuttaa vältettäviä väärinkäsityksiä.
Suljetun geometrian ja litteiden pintojen yhdistelmä tekee neliömäisestä ja suorakaiteen muotoisesta putkesta soveltuvan moniin teollisuus- ja rakennusympäristöihin.
Pilarit, rungot, kattorakenteet, tuet, väliseinät ja arkkitehtoniset teräsrakenteet.
Koneiden rungot, laitealustat, tasot, suojukset, telineet ja tukirakenteet.
Alustakomponentit, perävaunut, maatalouskoneet ja valmistetut rakennekokoonpanot.
Näkyvät kehykset, sisäänkäynnit, katokset, kaiteet, väliseinät ja näkyvät teräsosat.
Arkkitehtonisesti esillä olevat sovellukset voivat hyötyä sileistä pinnoista ja pyöristetyistä kulmista, jotka yleisesti liittyvät HSS:ään. Nämä ominaisuudet voivat myös yksinkertaistaa rakenneosien visuaalista integrointia nykyaikaisiin malleihin.
Litteät ulkopinnat ovat yksi käytännön syistä, miksi neliön ja suorakaiteen muotoiset putket ovat suosittuja valmistajien keskuudessa. Komponentit voidaan sijoittaa tasaisia pintoja vasten, ja hitsaus, poraus, pulttaus, leikkaus ja kannatinasennukset voidaan usein suunnitella yksinkertaisilla viitepisteillä.
Geometria tukee myös puhdasta runkorakennetta. Esimerkiksi kaksi neliömäistä putkea voidaan kohdistaa vastakkain tai suorassa kulmassa ilman, että pyöreän putken jatkuvasti kaareutuvaa pintaa tarvitsee sovittaa. Suorakaiteen muotoinen putki voidaan lisäksi suunnata niin, että sen syvemmä puoli vastaa haluttua rakennesuuntaa.
Valmistusta ei kuitenkaan pidä käsitellä puhtaasti mittakysymyksenä. Leikkaustarkkuus, kulman säde, seinämän paksuus, hitsin laatu, lämmönsyöttö, liitoksen valmistelu, vääristymien hallinta ja valmistuksen jälkeinen tarkastus voivat kaikki vaikuttaa lopulliseen kokoonpanoon.
Ennen massatuotantoa varmista putken todelliset mitat, kulmien geometria, toleranssit, hitsausmenetelmä ja liitosrakenne edustavien näytteiden avulla, kun kokoonpanolla on tiukat mittavaatimukset.
Teräsputki, jota käytetään ulkona tai aggressiivisissa ympäristöissä, saattaa vaatia suojaa korroosiolta. Asianmukainen käsittely riippuu altistusolosuhteista, käyttöiän odotuksista, ulkonäkövaatimuksista, valmistusjärjestyksestä ja huoltostrategiasta.
Pinnan valmistelu on yhtä tärkeää kuin itse pinnoite. Lika, öljy, valssihilse, kosteus, hitsausroiskeet ja valmistusvauriot voivat vaikuttaa pinnoitteen tarttumiseen ja pitkäaikaiseen suorituskykyyn. Siksi ostajien tulee tarvittaessa määrittää sekä haluttu viimeistely että vaadittu valmistelustandardi.
Tasainen laatu alkaa sopivasta raaka-aineesta ja jatkuu muovauksen, hitsauksen, mitoituksen, viimeistelyn, tarkastuksen ja pakkaamisen kautta. Visuaalisesti houkutteleva putki ei välttämättä riitä vaativaan suunnittelusovellukseen.
| Laatualue | Mitä tarkistetaan |
|---|---|
| Kemiallinen koostumus | Yhdenmukaisuus määritellyn materiaaliluokan ja sovellettavan standardin kanssa |
| Mekaaniset ominaisuudet | Myötölujuus, vetolujuus, venymä ja muut määritellyt vaatimukset |
| Mitat | Ulkomitat, seinämän paksuus, pituus, suoruus ja toleranssit |
| Hitsauksen laatu | Hitsauksen eheys ja asiaankuuluvien valmistusspesifikaatioiden noudattaminen |
| Pinta | Viimeistely, pinnoitteen kunto, korroosiosuojaus ja näkyviä vikoja |
| Dokumentaatio | Tehdastodistukset, tarkastusraportit, jäljitettävyys ja lähetystiedot tarvittaessa |
Esimerkiksi ASTM A500/A500M sisältää kemialliseen koostumukseen, valmistukseen, testaukseen, tarkastuksiin ja viimeistelyyn liittyviä vaatimuksia. Sovellettava standardi on aina vahvistettava tiettyä projektia vasten, koska jokaista teräsputkistandardia ei ole tarkoitettu kaikkiin käyttöolosuhteisiin.
Vahva ostospesifikaatio vähentää viestintäaukkoja ostajan, valmistajan, laatutiimin, logistiikan tarjoajan ja loppukäyttäjän välillä. Sen sijaan, että mainitset tuotteen nimen, anna täydellinen tekninen kuvaus.
Esimerkki spesifikaatiorakenteesta:
Tuote: Neliön muotoinen ja suorakulmainen teräsputki
Muoto: neliö / suorakaiteen muotoinen
Mitat: Ilmoitettu ulkoleveys × korkeus
Seinän paksuus: Määritetty paksuus
Materiaali: Vaadittu teräslaatu
Vakio: Sovellettava ASTM / EN / JIS / GB-spesifikaatio
Pituus: kiinteä tai vakiopituus
Pinta: Musta / galvanoitu / pinnoitettu
Tarkastus: Vaaditut testitodistukset ja tarkastusasiakirjat
Pakkaus: niputettu ja suojattu kansainvälistä lähetystä varten
Tämä yksityiskohtaisuus on erityisen arvokasta OEM-projekteissa ja toistuvissa tilauksissa. Kun spesifikaatio on vahvistettu ja dokumentoitu, tulevat ostot voivat perustua samaan tekniseen referenssiin eikä epävirallisiin tuotekuvauksiin.
Neliömäisellä putkella on neljä yhtä suurta sivua, kun taas suorakaiteen muotoisella putkella on kaksi erilaista sivumittaa. Suorakulmainen geometria voi tarjota enemmän joustavuutta, kun rakenneosa tarvitsee enemmän syvyyttä yhteen suuntaan.
Kyllä. Rakenteelliset putkistandardit, kuten ASTM A500/A500M, kattavat erityisesti neliömäiset ja suorakaiteen muotoiset hiiliteräsputket yleisiin rakennetarkoituksiin ja rakennussovelluksiin. Todellinen soveltuvuus riippuu laadusta, mitoista, kuormituksesta, liitännöistä ja sovellettavista suunnitteluvaatimuksista.
Ei välttämättä. Seinän paksuuden lisääminen muuttaa painoa, poikkileikkauksen ominaisuuksia, valmistusvaatimuksia ja kustannuksia. Oikea paksuus tulee määrittää sovelluksen rakenne- ja valmistusvaatimusten perusteella.
Monet rakenneputket valmistetaan hitsattuina tuotteina, ja ne voidaan liittää valmistettuihin kokoonpanoihin sopivia hitsausmenetelmiä käyttäen. Hitsausvaatimukset tulee määrittää materiaalin, paksuuden, liitosrakenteen, käyttöolosuhteiden ja sovellettavien standardien mukaan.
Ilmoita putken muoto, ulkomitat, seinämän paksuus, materiaaliluokka, sovellettava standardi, pituus, pintakäsittely, määrä, tarkastusvaatimukset, pakkausvaatimukset ja kohde. Piirustukset tai tekniset tiedot ovat hyödyllisiä räätälöityihin projekteihin.
Valmistajan tuotantokapasiteetista riippuen mitat, pituudet, pintakäsittelyt, pakkaukset ja valmistukseen liittyvät vaatimukset voidaan räätälöidä. Räätälöidyt tilaukset tulee vahvistaa tuotantokapasiteetin, sovellettavien toleranssien, vähimmäistilausmäärän ja teknisten vaatimusten perusteella.
Neliömäinen ja suorakaiteen muotoinen putki yhdistää suljetun rakenneprofiilin käytännöllisiin tasaisiin pintoihin, mikä tekee siitä käyttökelpoisen rakentamisessa, teollisuuslaitteissa, arkkitehtonisissa terästöissä, kuljetuksissa ja valmistetuissa kokoonpanoissa. Sen suorituskyky riippuu pikemminkin täydellisestä teknisestä kuin muodosta. Mitat, seinämän paksuus, materiaaliluokka, valmistusmenetelmä, kuormitusolosuhteet, liitännät, pinnan suojaus, tarkastus ja käyttöympäristö tulee ottaa huomioon ennen tilauksen viimeistelyä.
Ostajien kannalta tehokkain tapa on muuttaa projektin vaatimukset selkeäksi tekniseksi spesifikaatioksi ja työskennellä toimittajan kanssa, joka pystyy ylläpitämään yhdenmukaiset mitat, materiaalin laadun, tuotannon valvonnan, dokumentoinnin ja pakkauksen.Tianjin Shixinda Steel Sales Co., Ltd.voi tukea ostajia, jotka etsivät neliö- ja suorakaiteen muotoisia putkiratkaisuja erilaisiin teollisiin ja rakenteellisiin vaatimuksiin, tuotespesifikaatioista ja toimitusjärjestelyistä keskustellaan yksittäisten projektitarpeiden mukaan.
Jaa vaaditut mitat, seinämän paksuus, materiaaliluokka, standardi, määrä, pintakäsittely ja sovellustiedot Tianjin Shixinda Steel Sales Co., Ltd:n kanssa. Selkeä tekninen eritelmä voi auttaa vähentämään oston epävarmuutta ja tehostamaan hankintaprosessia.
Ota yhteyttäkeskustellaksesi neliön ja suorakaiteen muotoisista putkivaatimuksistasi ja pyytää ammattimaista tarjousta.
