Tämä Shixindan tehtaan suoraan myymä aurinkokiinnitysteline on modulaarinen esivalmistettu ja koottu täysillä pulteilla paikan päällä. Paikan päällä tehtävää hitsausta ei tarvita, mikä lyhentää merkittävästi rakentamisaikaa. Kaltevuuskulmaa voidaan säätää välillä 5° - 45°, mikä on yhteensopiva suurikokoisten komponenttien, kuten 182/210, kanssa. Se voidaan yhdistää kierremaalattuihin ankkureihin, kattokiinnikkeisiin ja vastapainojalustoihin erilaisille perustuksille, ja se voidaan räätälöidä monimutkaisille maastoksille, kuten vuorille, värillinen teräskatto ja kalalammikot. Tavallisiin kiinnikkeisiin verrattuna ilmanvaihto- ja lämmönpoistorakenne vähentää komponenttien hajoamista, ja seurantamalli voi lisätä sähköntuotantoa 15–30 %.
Lähdeteräksen valmistajana Shixinda valvoo itsenäisesti profiilin eritelmiä. C-muotoinen teräs, neliömäiset putket ja täydellinen sarja 304 ruostumattomasta teräksestä valmistettua lisävarustetta valmistetaan ja myydään talon sisällä, mikä tasapainottaa kustannustehokkuutta ja toimitusnopeutta. Se tukee massavientitilausten räätälöityjä tilauksia, ja teräs voidaan kierrättää, mikä täyttää hiilidioksidipäästöttömien aurinkosähköprojektien tarpeet. Se tarjoaa vakaat ja luotettavat täydelliset tukiratkaisut kotimaisille ja ulkomaisille aurinkosähkövoimalaitoksille.
Solar Mounting Bracket on erikoistunut teräsrakenne/alumiiniseoskomponenttijärjestelmä, jota käytetään aurinkosähkömoduulien kiinnittämiseen, tukemiseen ja laakerointiin. Se on varustettu liitososilla, jalustoilla ja säätötarvikkeilla, ja se asennetaan maahan, katolle, autokatokselle, veden pinnalle jne. Se on aurinkosähkövoimaloiden ydinapumateriaali, joka stabiloi aurinkopaneelit optimaaliseen kaltevuuteen ja suuntaukseen niiden vakauden varmistamiseksi. Se on jaettu kiinteään tyyppiin, seurantatyyppiin, kelluvaan tyyppiin ja kattotukityyppeihin.
Kantavuus ja kiinnitys: Aurinkosähköpaneelien painon, tuulenpaineen, lumen paineen ja seismiset kuormat kestävät komponenttien kaatumisen tai putoamisen estämiseksi;
Kulman optimointi: Aurinkosähköpaneelien kaltevuuden ja suunnan säätäminen auringonsäteilyn vastaanoton maksimoimiseksi ja yleisen sähköntuotannon parantamiseksi;
Suojaus ja suojaus: Aurinkosähköpaneelien eristäminen maasta/katosta, ilmanvaihdon ja lämmönpoiston varmistaminen, veden kertymisen ja lumen kertymisen vähentäminen ja komponenttien ikääntymisen viivästyminen;
Standardization and compatibility: Arranging the components uniformly, leaving a maintenance passage, facilitating cleaning, maintenance, and replacement of components;
Kohteen mukautuvuus: Sopeutuminen monimutkaisiin maastoihin, kuten vuoriin, tasangoihin, värillisiin terästiilikattoihin, betonikattoihin ja kalalammikoihin.
Käyttää pääasiassa kuumasinkitystä / sinkki-alumiini-magnesium-seosta. Sillä on korkea korroosionkestävyys ja se soveltuu käytettäväksi merenrannalla, suola-alkalialueilla ja sateisilla alueilla. Korroosionesto-ikä on yli 25 vuotta, mikä vastaa aurinkosähkömoduulien elinkaarta. Voimalaitos voi välttää toistuvia vaihtoja koko toimintansa ajan.
Tarkka kaltevuussuunnittelu ja tukirakenteen automaattinen seuranta. Tasaisiin komponentteihin verrattuna se voi lisätä sähköntuotantoa 10–30 prosenttia.
Tukirakenteessa on tuuletustoiminto, joka alentaa komponenttien käyttölämpötilaa ja minimoi lämpötilaan liittyvän rappeutumisen.
Suunniteltu kansallisten kantostandardien mukaisesti, kestää voimakkaita tuulia, lunta ja maanjäristyksiä. Rakennemekaniikkalaskelma on pätevä.
Modulaarinen kokoonpano, vahvistetut solmut, ei paikan päällä tapahtuvaa hitsausta paikan päällä tapahtuvaa kokoonpanoa varten ja vahva yleinen jäykkyys.
Kaikki esivalmistetut modulaariset komponentit kootaan pulteilla paikan päällä. Hitsausta paikan päällä ei tarvita.
The accessories are universal and compatible with mainstream 550W/700W/700W + large-sized photovoltaic modules. It is compatible with double glass and single glass modules.
Alumiiniseostuet ovat kevyet, mikä vähentää katon kuormitusta. Galvanoiduilla terästuilla on korkea kustannustehokkuus ja alhaiset yksikkökustannukset.
Profiilit ovat säännöllisiä, pakkaus on kompakti ja hävikki logistiikkakuljetuksen aikana on pieni ja rahtikustannukset ovat pienemmät.

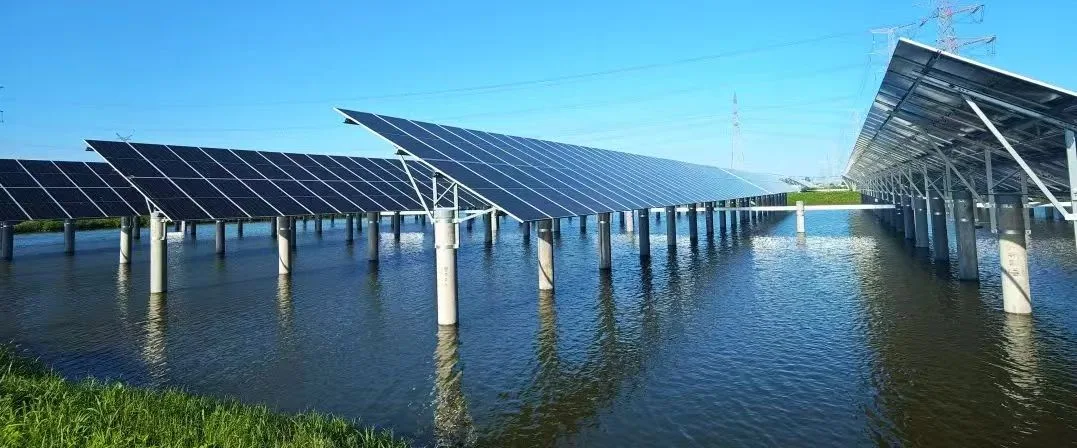

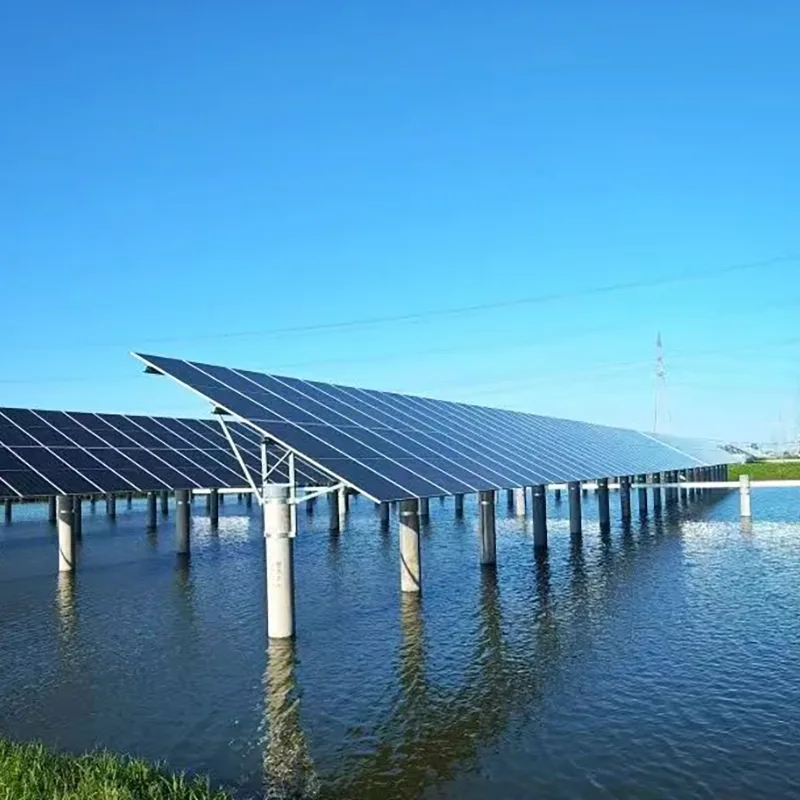

Maavoimalaitokset, värilliset teräskatot, betonikatot, aurinkosähköautokatokset, kalastuksen aurinkosähköintegraatio ja vuoristoinen aurinkosähkö voidaan kaikki räätälöidä.
Se voidaan säätää kaltevuuden mukaan, järjestää kaksiriville tai yksittäisille riveille ja mukauttaa maastoon, jossa on korkeuseroja.
Teräs ja alumiiniseos ovat 100 % kierrätettäviä, eikä niissä ole rakennusjätettä. Sinkki-alumiini-magnesiumpinnoite ei sisällä raskasmetallisaastetta ja täyttää hiilidioksidipäästöttömien aurinkosähköprojektien vaatimukset.
| Luokka | Parametri | Ydinmäärittelystandardi | Sovellus / Huomautuksia |
| Materiaali ja korroosionesto | Kuumasinkitty hiiliteräspidike | Pohjamateriaali: Q235B/Q355B niukkaseosteinen korkealujuus teräs; pinnoitteen paksuus ≥85 μm; suolasumutesti 500h ilman punaruostetta | Maa- ja vuoristosähkövoimalat; kustannustehokas ensimmäinen valinta; sopii useimmille alueille valtakunnallisesti |
| Sinkki-alumiini-magnesium-seosteräspidike | Pohjamateriaali: Q235B/Q355B; Zn-Al-Mg-seospinnoitteen paksuus ≥65 μm; suolasumutesti 1500h ilman punaruostetta | Rannikko-, suola-alkali- ja teollisuusalueet, joilla on korkea korroosioympäristö; korroosionkestävyys ylittää huomattavasti tavallisen kuumasinkityksen | |
| 6063-T5 alumiiniseoskiinnike | Vetolujuus ≥160MPa; anodisoitu / passivoitu käsittely; suolasumutesti 1000h ilman korroosiota | Väripinnoitetut teräskatot, C&I / asuinrakennusten katot; kevyt, ei vaurioita katon vedeneristyskerrosta | |
| Rakenteellinen turvallisuuskuorma | Tuulikuorma | 0,5–1,0 kN/m², räätälöitävissä tason 12 tai sitä korkeammille taifuuneille | Kattaa useimmat alueet valtakunnallisesti; profiileja voidaan paksuntaa rannikkoalueille / voimakkaalle tuulelle |
| Lumikuorma | 0,3–1,2 kN/m², räätälöitävissä paikallisen 50 vuoden palautusjakson lumikuormituksen mukaan | Pohjoiset runsaslumiset alueet ja korkeat alueet vaativat päivitettyä suunnittelua paikallisten sääntöjen mukaan | |
| Seisminen vastustuskyky | Seismisen linnoituksen voimakkuus 8, yhteensopiva GB50011:n kanssa | Voidaan päivittää voimakkuuteen 9 korkean seismisellä alueilla | |
| Suunnittelun käyttöikä | 25 vuotta | Täyttää aurinkosähkömoduulien koko elinkaaren yleisten aurinkosähkölaitosten suunnittelustandardien mukaisesti | |
| Kallistuskulma ja säätö | Kiinteä kiinnike | Säädettävä kallistus 5°–45°, optimaalinen sukupolven kallistus paikallisen leveysasteen mukaan räätälöitynä, 2–3 manuaalista säätötasoa | Yleistä maahan asennetuille kasveille ja betonikatoille; nykyinen valtavirtaluokka |
| Yksiakselinen seurantalaite | Itä-länsi 0°–60° automaattinen auringon seurannan kierto, seurantatarkkuus ±0,5° | Suuret tasaiset maahan asennetut kasvit; tuotanto kasvoi 15–25 % kiinteään verrattuna | |
| Kaksiakselinen seurantalaite | Atsimuutti ±180° + kallistus 0°–90° kaksiakselinen säätö, seurantatarkkuus ±0,3° | Korkean leveysasteen, korkean säteilyvoimakkuuden alueet; tuotanto kasvoi 25–35 % kiinteään verrattuna | |
| Katon painolastikiinnike | Kiinteä kaltevuus 10°–15°, yhteensopiva pystysaumamaalattujen teräs- ja betonikattojen kanssa | C&I / asuinrakennusten katot; tasapainottaa kuivatuksen tehokkuutta ja tuottoa | |
| Profiilin perustiedot | Sarakkeet / Viestit | C-kanava / H-palkki / neliö putki; yleiset koot C80/C100/C120, 80×80/100×100 neliöputkia | Maahan asennettujen laitosten tärkeimmät kantavat osat; seinämän paksuus räätälöitävissä kuormituksen mukaan |
| Pää / Purlin palkit | U-kanava / suorakaiteen muotoinen putki / alumiini suulakepuristetut profiilit; yleiset koot 40×40/40×80/60×60 | Suorat moduulin tukiosat varmistavat yleisen jäykkyyden ja vakauden | |
| Liitäntätarvikkeet | Ruostumattomasta teräksestä valmistetut 304 pultit/mutterit, erilliset puristimet, vedenpitävät pidikkeet; yhteensopiva GB/T 3098.6:n kanssa | Universal koko sarja; anti-korroosio, anti-löystymistä; yhteensopiva yleisten PV-moduulikehysten kanssa | |
| Maadoitustarvikkeet | Erityiset maadoitusaluslevyt ja pultit | Täyttää aurinkosähköjärjestelmän maadoitusvaatimukset; estää sähkökemiallista korroosiota; noudattaa sähköturvallisuusmääräyksiä | |
| Moduulien yhteensopivuus ja asettelu | Yhteensopivat moduulikoot | 182mm/210mm suurikokoiset yksikiteiset, bifacial- ja yksilasimoduulit; tukee 550W–700W+ valtavirran moduuleja | Muokattavissa erikoiskokoja ja erityisiä moduulimuotoja varten |
| Layout | Yksirivinen muotokuva, kaksirivinen vaakasuuntainen, suuret hakasulkeet suuret asettelut | Asettelu optimoitu maaston ja varjostuksen mukaan asennetun kapasiteetin maksimoimiseksi | |
| Single-span | Maatuet 2-6m, kattokannattimet 1-3m | Säädettävä kuormituksen ja profiilin spesifikaatioiden mukaan, tasapainottaa kustannuksia ja rakenteellista turvallisuutta | |
| Moduulivälit | Laskettu paikallista talvipäivänseisauksen varjoa kohden, O&M-käyttöoikeus varattuna | Takaa ei talvivarjostusta, PV-laitoksen suunnittelukoodien mukainen | |
| Asennus säätiö | Maahan asennettu säätiö | Ruuviankkurit, itsenäiset betonipaaluperustukset, nauhaperustukset | Soveltuu vuoristo-, tasa- ja kalalammikomaastoihin; ruuviankkureita ei tarvitse kaivella ja asentaa nopeasti |
| Väripinnoitettu teräs kattopohja | Läpäisemätön asennus erityisillä pidikkeillä | Ei vaurioita katon vesieristystä; Yhteensopiva pystysauma-, kulmasauma- ja aaltopahviprofiilien kanssa | |
| Betonikaton perustus | Painolastilohkoperustukset | Ei naulausta, ei vaurioita kattorakenteessa, nopea asentaa/irrottaa; sopii tasaisille ja matalakalteisille katoille | |

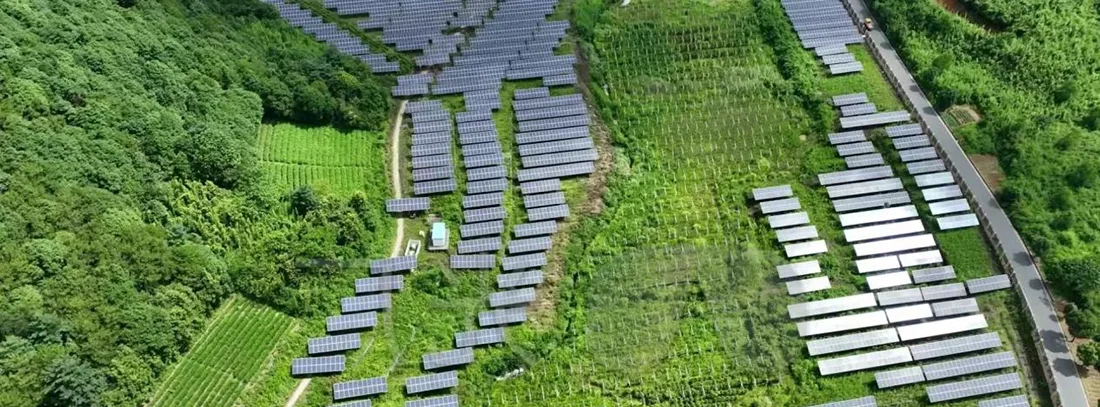

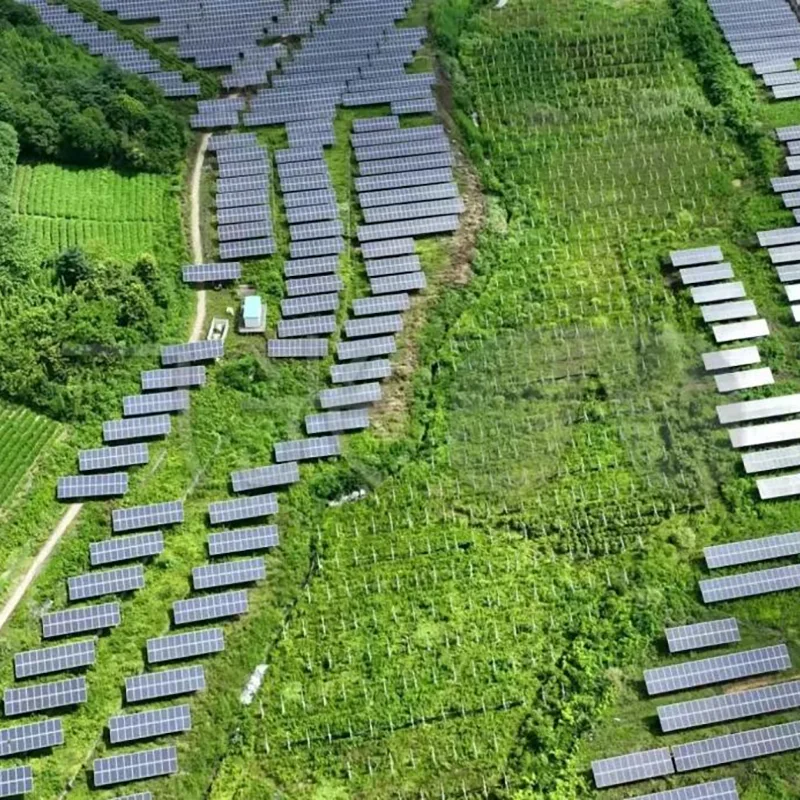

| Mountain PV Foundation | Säädettävät paaluperustukset, kiviankkuriperustukset | Sopeutuu vuoristoon, jossa on suuret korkeuserot ja monimutkainen geologia, mikä vähentää maan louhintaa |
Shixinda Solar -asennusteline on valmistettu erittäin lujasta Q355B-materiaalista, ja siinä on kolme päätyyppiä: kuumasinkitys, sinkki-alumiini-magnesium ja 6063-T5-alumiiniseos. Galvanointikerroksen paksuus on ≥ 85 μm. Sinkki-alumiini-magnesium-mallin suolasuihkutesti voi saavuttaa 1500 tuntia. Sillä on erinomainen sopeutumiskyky korkean korroosion aiheuttamiin ympäristöihin, kuten rannikkoalueisiin ja suola-alkalialueisiin, ja sen suunniteltu käyttöikä on 25 vuotta, mikä vastaa aurinkosähkömoduulien elinkaarta. Tuote noudattaa tiukasti kansallisia kuormitusstandardeja ja kestää 12-tason voimakkaita tuulia ja suuria lumikuormia, ja se täyttää 8 asteen seismiset suunnittelustandardit. Rakenneturvallisuusredundanssi on riittävä.
Tuote on modulaarinen esivalmistettu ja asennettu täysillä pulteilla paikan päällä ilman paikan päällä tehtävää hitsausta, mikä lyhentää merkittävästi rakennusaikaa. Kaltevuuskulmaa voidaan säätää 5°:sta 45°:een, ja se on yhteensopiva suurikokoisten komponenttien, kuten 182/210, kanssa, ja se voidaan yhdistää kierremaalattujen ankkurien, kattokiinnikkeiden ja vastapainojalustoiden kanssa erilaisille perustuksille. Mukauttaminen on saatavilla monimutkaisille maastoksille, kuten vuorille, värillisille teräskatoille ja kalalammille. Tavallisiin kiinnikkeisiin verrattuna ilmanvaihto- ja lämmönpoistorakenne vähentää komponenttien hajoamista, ja seurantamalli voi lisätä sähköntuotantoa 15–30 %.
Lähdeteräksen valmistajana Shixinda valvoo itsenäisesti profiilin eritelmiä. C-muotoinen teräs, neliömäiset putket ja täydellinen sarja 304 ruostumattomasta teräksestä valmistettua lisävarustetta valmistetaan ja myydään talon sisällä, mikä tasapainottaa kustannustehokkuutta ja toimitusnopeutta. Se tukee massavientitilausten räätälöityjä tilauksia, ja teräs voidaan kierrättää, mikä täyttää hiilidioksidipäästöttömien aurinkosähköprojektien tarpeet ja tarjoaa vakaat ja luotettavat täydelliset tukiratkaisut kotimaisille ja ulkomaisille aurinkosähkövoimalaitoksille.
