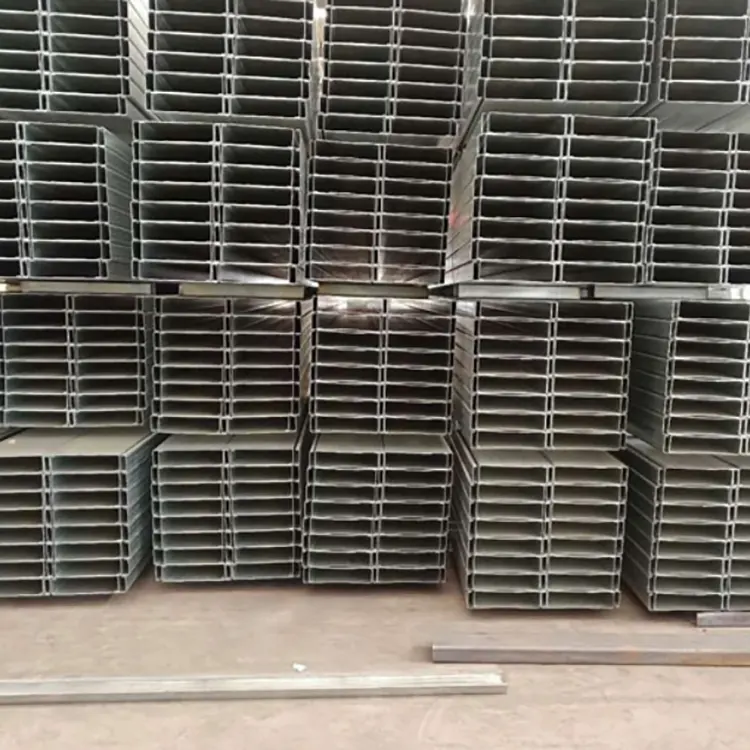

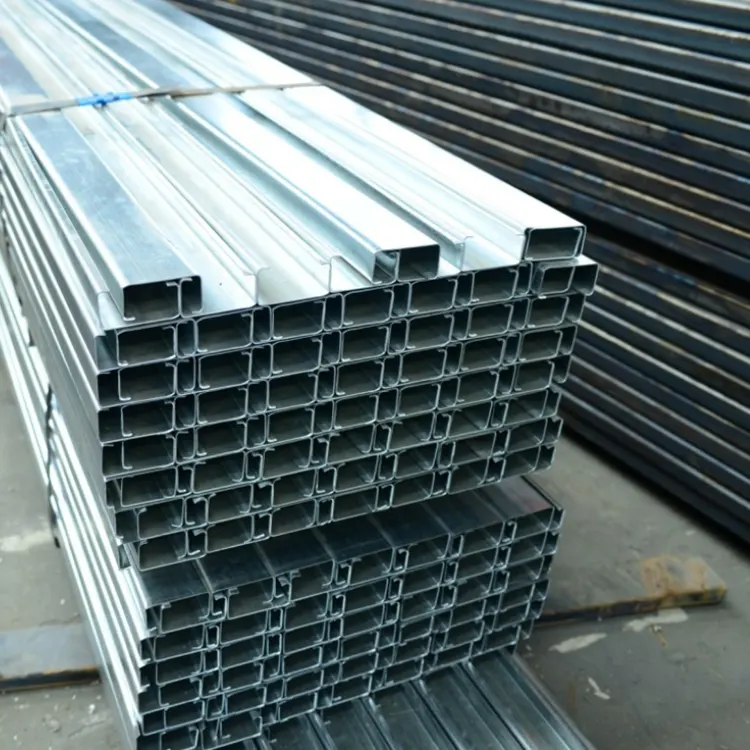

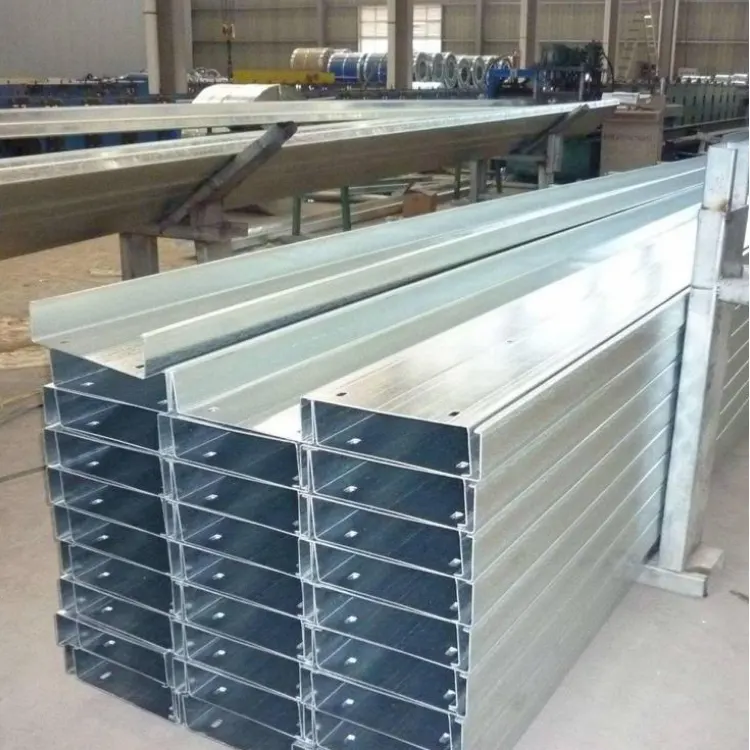

Esisinkitty C-kanava

Tämä esisinkitty C-kanava, jonka Shixinda Factory myy suoraan, on valmistettu kuumasinkityistä teräsnauhoista. Se on muodostettu jatkuvalla valssauksella ja leikkaamalla kylmätaivutuskoneella, ja sen poikkileikkaus on C-muotoinen vakioprofiililla. Siinä on galvanoitu korroosionestopinnoite, eikä se vaadi ylimääräistä maalausta tai kuumasinkitystä. Poikkeaa mustasta materiaalista C-muotoinen teräs (joka vaatii myöhempää galvanointia) ja kuumasinkitty C-muotoinen teräs: pohjamateriaalina on viimeistelty galvanoitu teräsnauha, jolla on korkeampi tuotantotehokkuus, tasainen galvanointikerros ja hyvä pinnan tasaisuus. Se kuuluu esivalmistettuihin korroosionestokevyisiin teräsrakenneprofiileihin. Yleisimmät lisävarusteet: C-muotoiset teräskohtaiset pultit, kiristystangot, tuet, puristimet, värilliset teräslaattojen tuet ja liitososat.

Ydintoiminnallinen sijoittelu

Kantavat kattoorret: Tehdasrakennusten, varastojen, karjatilojen ja aurinkosähköisten kattopintojen pää- ja sivuorret, jotka kantavat värillisten teräslevyjen ja vuorivillalevyjen kuormat ja siirtävät katon omapainon ja tuuli-/lumikuormat teräsrungon pääpalkkiin.

Seinäpalkit: Pysty- ja vaakaorret kaapin seiniin, värillisten terässeinäpaneelien ja eristyssandwich-paneelien kiinnitys, seinärungon rakentaminen.

Aurinkosähköisten tukien päämateriaalit: Pitkittäiset pääpalkit ja poikittaiset toisiopalkit maadoitettuihin aurinkosähköihin ja katolle hajautettuihin aurinkosähköihin, kevyet tukiydinprofiilit.

Pienet laitekannattimet / kaapelihyllyjen kannakkeet: Tehdasputkistot, kaapelihyllyjen jalustat, laitteiden kantavat alustat.

Kevytteräspajapajan toissijaiset kantavat komponentit: Väliseinäkehykset, lavan toissijaiset palkit sekä ovien ja ikkunoiden vahvikekehykset.

Yksinkertaiset kasvihuoneet, karjatalojen runko: Karjakatokset, kevyet tukirungot hedelmä- ja vihanneskasvihuoneille.

Ydinmyyntikohta

Kestävä ja korroosionkestävä, ei tarvita toissijaista pinnoitetta

Esigalvanoidun C-kanavan pohjamateriaali on galvanoitu teräslevy, jossa sinkkikerros on kiinnitetty tasaisesti. Se kestää sadetta, kosteutta ja lievää happo-emäskorroosiota, eikä se todennäköisesti ruostu ulkokäytössä. Se eliminoi myöhempien maalaus- ja kuumasinkitysprosessien tarpeen, mikä vähentää merkittävästi rakennuskustannuksia.

Kevyt ja luja, säästää terästä ja kustannuksia

Kylmämuovattu ohutseinämäinen rakenne, jolla on suuri leikkaushitausmomentti, erinomainen taivutus- ja vääntökestävyys; samalla kantokyvyllä se on 30 % kevyempi kuin I-palkit ja kanavateräs, mikä vähentää teräsrakenteen teräksen käyttöä ja alentaa kuljetus- ja nostokustannuksia.

Integroitu muovaus, kätevä käsittely

Tehdas täysautomaattinen telapuristus integroituun muovaukseen, vakiomitoilla ja tavallisella lävistyksellä (esiasennetut reiät ovat saatavilla); paikan päällä tarvitaan vain pulttikokoonpanoa, ei hitsausta, nopea rakennusnopeus ja lyhentää projektin kestoa.

Joustavat mitat, vahva räätälöinti

Korkeutta, laippaa, paksuutta ja pituutta voidaan mukauttaa tarpeen mukaan. Se voidaan yhdistää räätälöityihin sisälaippoihin, vahvistusripoihin ja laajennettuihin laippamalleihin, jotka sopivat erilaisiin kattojen, seinien ja aurinkosähköjärjestelmien kuormitusvaatimuksiin.

Aesthetically pleasing surface, suitable for exposed projects

Galvanoitu hopeanharmaa mattapinta, ei ruostepisteitä tai mustia tahroja. Ei tarvitse koristella näkyviä kattoja ja aurinkosähkökannattimia, joten projektin ulkonäkö on siisti. Galvanoidulla kerroksella on vahva tarttuvuus, eikä se ole alttiina kuoriutumaan tai putoamaan kuljetuksen ja taivutuksen aikana.

Erinomainen kustannustehokkuus, vakaa tarjonta

Sinkittyjen levyraaka-aineiden tarjonta on runsasta, yksikköhinta on alhaisempi kuin kuumasinkitty C-muotoinen teräs, lyhyt toimitusaika ja merkittäviä kustannusetuja suurissa tehdas- ja aurinkosähköprojektiostoissa.

Monipuolinen ja erittäin mukautuva useisiin skenaarioihin

Soveltuu tehdasrakennuksiin, aurinkosähköjärjestelmiin, jalostukseen, varastotiloihin, kunnallisiin putkistotukiin jne. Yksi profiilityyppi voi kattaa useiden teollisuudenalojen tarpeet.

Yleiset tekniset tiedot

(1) Vakiopoikkileikkausmalli (alan standardimerkintä: C × korkeus × leveys × laippa × paksuus)

Yleisimmät perinteiset mallit: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Täydellinen poikkileikkauksen kokoesimerkki (C100 × 50 × 20):

Rainan korkeus H: 80 - 300 mm

Laipan leveys B: 40 - 80 mm

Sisälaippa C: 15 - 30 mm (vahvistetuissa malleissa 35 mm on mahdollista)

(2) Paksuustiedot

Tavanomainen seinämän paksuus: 1,2 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 2,75 mm, 3,0 mm. Aurinkopaneelituet käyttävät usein 1,5–2,0 mm; Tehtaiden suurijänteisissä kattoristikoissa käytetään yleisesti 2,0–3,0 mm.

(3) Pituusstandardit

Vakiokiinteät pituudet: 6m, 9m, 12m

Räätälöidyt pituudet: 0,5-12m, mikä tahansa leikkaus sallittu. Erikoispitkät osat on liitettävä osiin.

(4) Galvanointikerroksen tekniset parametrit

Galvanoidun sinkkikerroksen paino: 80g/㎡, 100g/㎡, 120g/㎡, 140g/㎡, 180g/㎡

Ympäristön käyttöluokitus:

Kuivatehdas sisätiloissa: 80-100g/㎡

Ulkoilmatehdas, tavalliset aurinkopaneelit: 120-140g/㎡

Rannikon korkea kosteus, kemiantehtaan alue: 180g/㎡ paksunnetulla galvanoidulla levyllä

(5) Materiaalistandardit

Pohjamateriaalin merkki: DX51D+Z, DX52D+Z (kansallinen standardi galvanoitu teräslevy)

Mekaaniset ominaisuudet: myötölujuus yli 235 MPa, venymä täyttää standardit, kylmätaivutusmuovaus ilman halkeilua

Toteutusstandardit:

GB/T 2518 Jatkuva kuumasinkitty teräslevy ja teräsnauha

GB/T 6728 Kylmämuovatun teräksen tekniset ehdot

(6) Prosessin täsmäytysparametrit

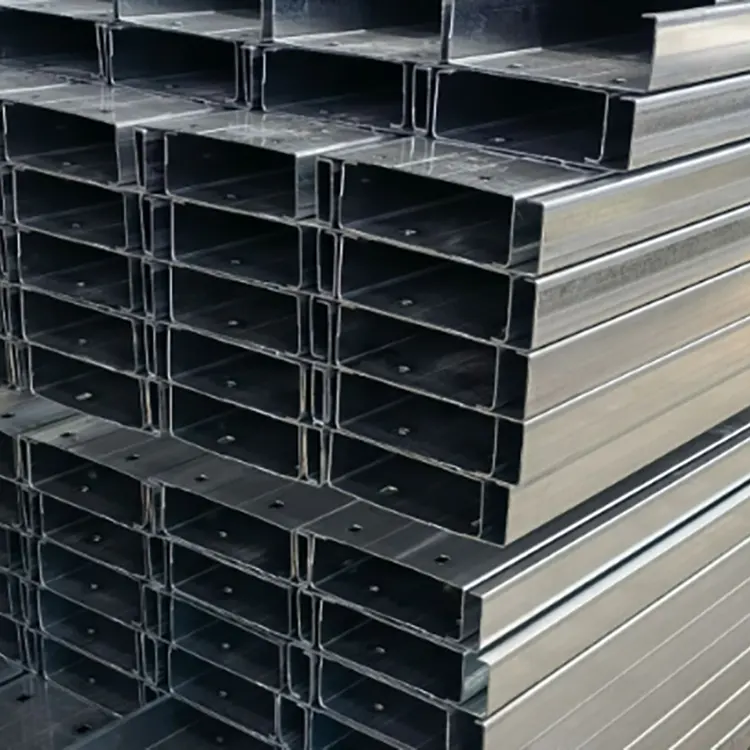

Poraus: Valmiiksi poratut pyöreät asennusreiät, pitkät nauhamaiset säätöreiät, reikävälit räätälöity piirustusten mukaan;

Vahvistava käsittely: Suuren kuormituksen malleissa keskimmäistä vahvistavaa ripaa voidaan puristaa taivutuskestävyyden parantamiseksi;

Leikkaus: Molemmista päistä purseetut, tasainen leikkuureuna, ei laipan halkeamia;

Toleranssistandardit: Poikkileikkauksen kokotoleranssi ±0,5mm, pituustoleranssi ±3mm/6m.

(7) Kuorman yhteensopivuuden viite

1,2–1,8 mm ohut materiaali: Pienet seinäkannattimet, sisäseinät, pienet aurinkopaneelituet;

2,0–2,5 mm keskipaksu materiaali: Tavalliset tehtaan katto-/seinäristikot, hajautetut aurinkopaneelien pääpalkit;

2,75–3,0 mm paksu materiaali: Suurijänteiset tehdasrakennukset, kattoristikot lumisilla alueilla, raskaat aurinkopaneelikannattimet.
